Windenergieanlagen

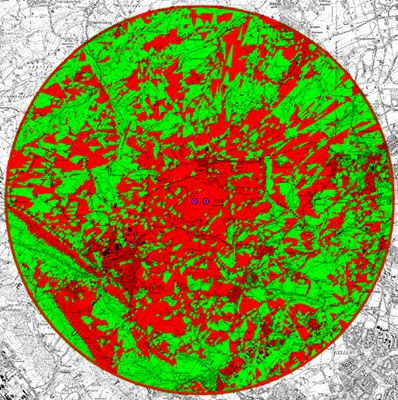

Sichtflächen (rot) und sichtverschattete Bereiche (grün) im Radius von 5 km

Analyse der Auswirkungen von geplanten Windkraftanlagen auf das Landschaftsbild
(Auftraggeber: Stadt Werther)

Mit welcher Höhe sollen Windkraftanlagen im Vorranggebiet des Flächennutzungsplanes festgesetzt werden?

Hilfe bei der Beurteilung der landschaftsästhetischen Auswirkungen bietet die sog. Sichtbarkeitsanalyse. Anhand einer Höhenklassenkartierung und eines dreidimensionalen Geländemodelles werden digital die Flächen abgeleitet, von denen aus die Windkraftanlage einer vorgegebenen Höhe sichtbar bzw. nicht sichtbar wäre (sichtverschattete Bereiche).

Das Beispiel zeigt die Ergebnisse der Sichtbarkeitsanalyse für zwei Anlagen mit einer Gesamthöhe von jeweils 120 m. Im Radius von 5 km sind die Anlagen von den rot dargestellten Flächen aus sichtbar.

Profile durch den Landschaftsraum erleichtern die Vorstellbarkeit der Größenverhältnisse und können gravierende Maßstabsverluste aufzeigen (Beispiel).

Eine besondere Anschaulichkeit kann durch 3-D-Szenen erreicht werden, in denen der Betrachter seine Position frei wählen kann.

Die Fotomontage visualisiert 120 m hohe Windkraftanlagen an einem geplanten Standort aus einer Sicht-Entfernung von 3,2 km.
